采样示波器

发布时间：2024-02-03浏览次数：3477

产品描述：

RS2000系列光采样示波器用于眼图进行测量和分析，是研发和生产领域的理想测试工具；

支持光、电接口输入；

采用最佳垂直分辨率、高采样率ADC实现连续等效采样技术；

示波器具备：Margin 、ER 、PP抖动、Rms抖动、A OP 、Rise Time 、Fall Time 、交叉点、等光电眼图参数分析，图模板用户可自定义编辑；

产品应用：

芯片间，芯片至模块，背板，转换器，AOC有源光纤；

光模块研发和生产，特别是并行40G, 100G,200G和400G产品；

光器件TO S A、ROSA/子系统研发和生产；

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；


产品特点：

支持OE校准及校准因子补偿波段范围： 850nm 、 13 10nm 、 1550nm；

支持眼图模板用户可自定义编辑；

支持消光比一致性互换性精度： < ±0 .2dB；

支持平均功率一致性互换性精度： < ±0 .2dB；

产品推荐：

选择1：自动化测试系统；

选择2：误码率测试系统；

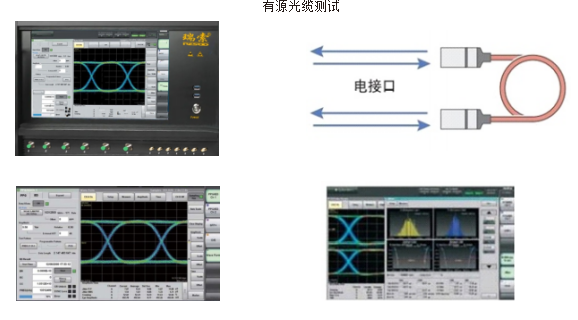

应用连接示意图：

性能指标：

输入设备	旋轮，触摸面板，电源开关。
LCD 显示器	12.1 英寸 WXGA(1280×768)。
通讯接口	USB、232、485、RJ45。
操作系统	标准版内置 Windows(Windows XP SP3)。
内存	闪存 8GB。
电源	AC90～260V（50Hz）。
体积	390 (W)×370(H)×330 (D)mm
重量	15kg
电口输入	连接器 SMA 接口。
	输入格式 NRZ。
	电眼图 Margin 一致性精度：＜5%。
	5Mbit/s~16.5Gbit/s
光口输入	输入格式 NRZ。
	波长范围：760~1650nm
	消光比互换性精度：＜0.2dB。
	平均光功率互换性精度：＜0.2dB。
	光眼图 Margin 一致性精度：＜5%。
	5Mbit/s~16.5Gbit/s。
	-15~+5dB(在动态范围内测试精度范围不受影响 )，无外接衰减器或固定衰减。
测试图案	PRBS2^7-1 码、PRBS2^23-1 码、 PRBS2^31-1 码、PRBS2^9-1 码、 PRBS2^15-1 码；用户自定义 128 位任意序列码型。
测试图案	用户编程数据： 1.3 Mbit/s(可编辑的文本文件，当前的样本文件 )
光电口数量	6 组光口&6 组电口
