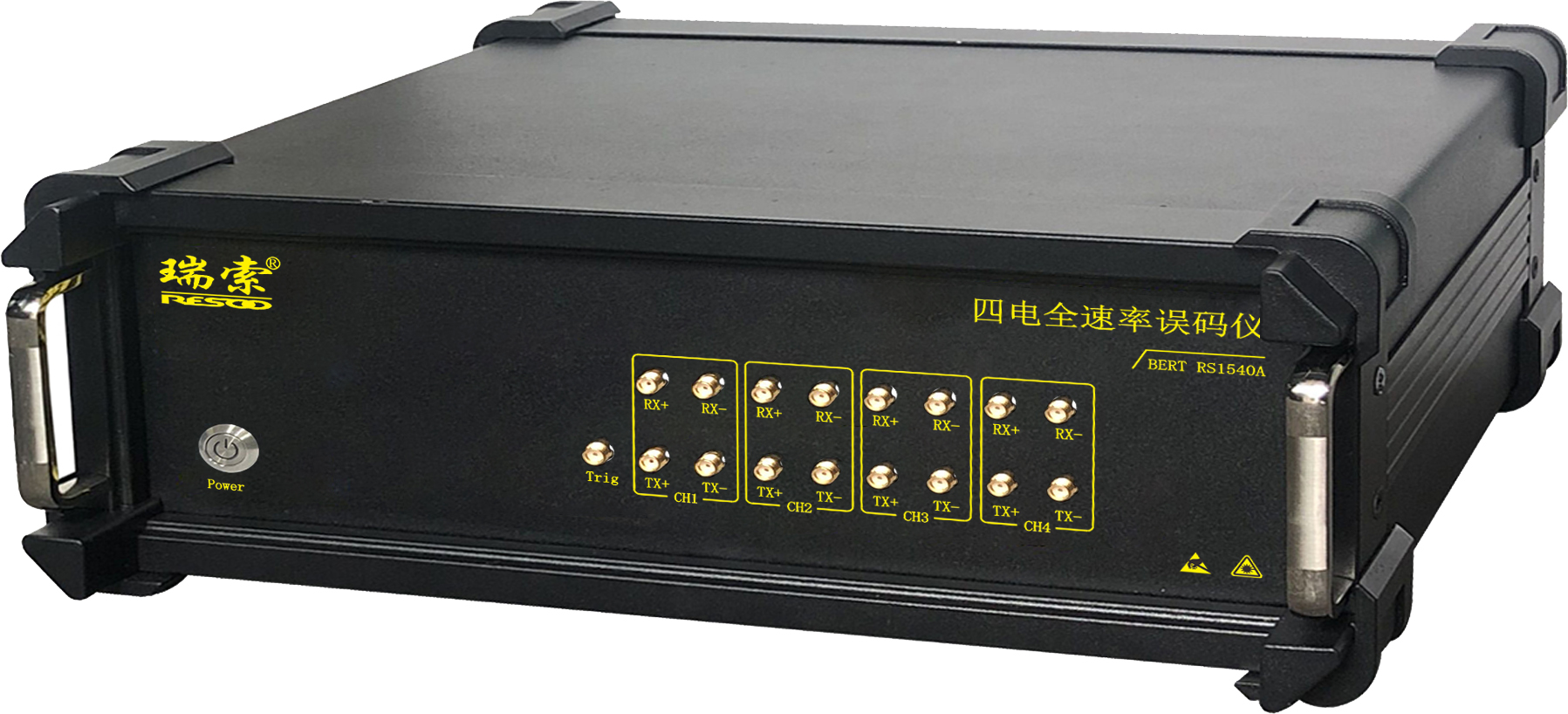

参考图片，以实物为准

产品描述:

RS1540***是一款多通道，多速率，高性能高质量的误码分析仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形界面接口实现RS1540***BERT的控制。

还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

支持码型(Pattern)：

PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1；

应用领域：

光收发模块研发和生产，特别是并行40G产品；

光器件/子系统研发和生产；

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

应用接口：

触发输出：单端交流耦合；

外部时钟输入：可以根据外部时钟同步外部数据；

电口输出：差分交流耦合，支持数据反相；

电口输入：差分交流耦合，支持数据反相；

单端输入匹配50欧姆匹配头；

支持速率：

典型速率：155M、622M、1.25G、2.125G、2.488G、2.5G、2.67G、3.125G、4.25G、6.144G、6.25G、8.5G、9.95G、10.3G、10.71G、11.1G、11.3G、12.5G,14G和15G；

从155M到15.2G任意速率；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
