155M~15.2G/2通道1光1电误码率测试仪
发布时间:2019-01-01浏览次数:5382

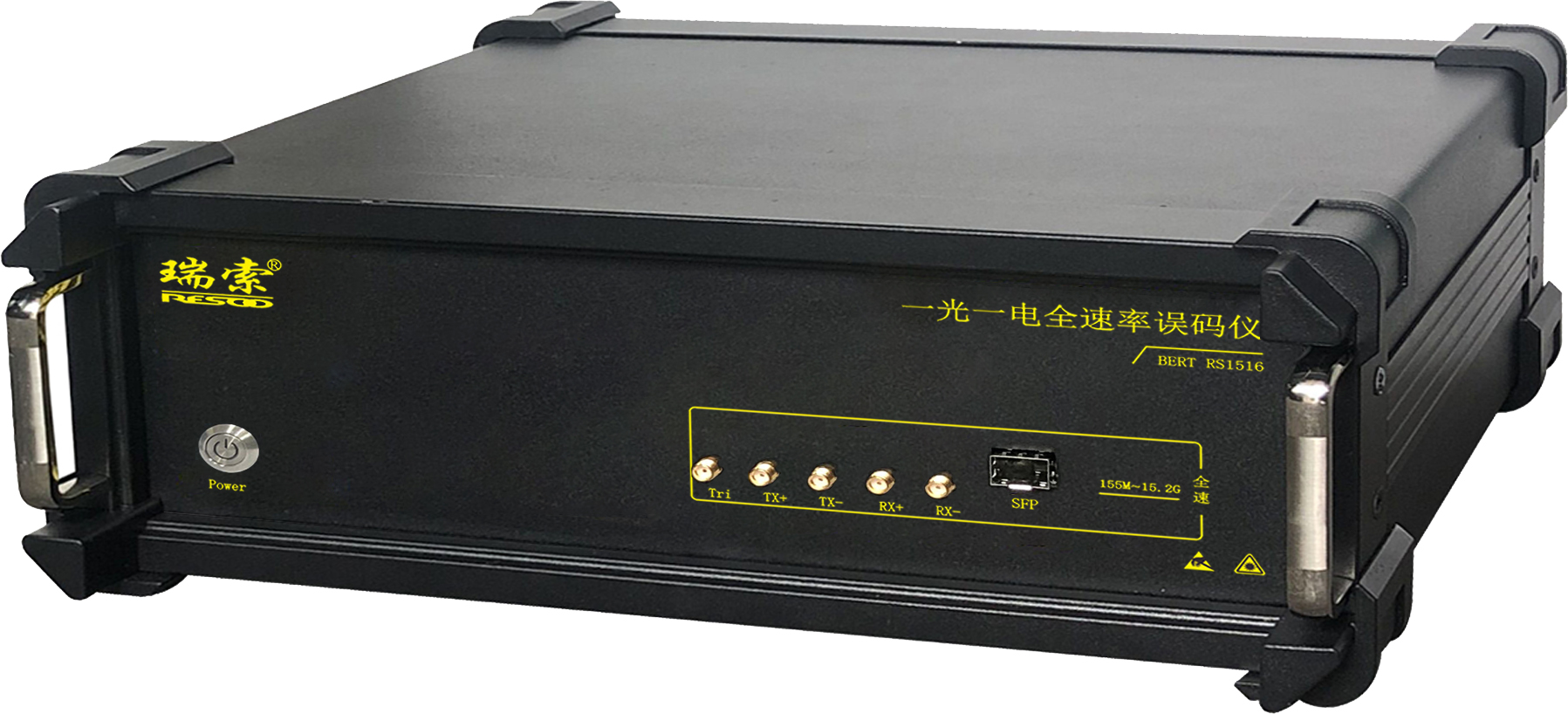

参考图片,以实物为准




产品描述:

RS1516***是一款多速率选择,高性能高质量的误码分析仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器;提供集成的计算机图形界面接口实现RS1516***的控制。

还可以提供可选的DLL 软件接口供用户编程;较低的功耗和紧凑的尺寸。


支持码型(Pattern):

PRBS 27 -1、PRBS 29 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1;


应用领域:

光收发模块研发和生产;特别是生产16G以下的产品;

光器件/子系统研发和生产;

系统设备供应商来料质量检验和生产;

系统设备的安装和故障解决;



应用接口:

触发输出:单端交流耦合;

外部时钟输入:可以根据外部时钟同步外部数据;

电口输出:差分交流耦合,支持数据反相;

电口输入:差分交流耦合,支持数据反相;

支持速率:

典型速率:155M、622M、1.25G、2.125G、2.488G、2.5G、2.67G、3.125G、4.25G、6.144G、6.25G、8.5G、9.95G、10.3G、10.71G、11.1G、11.3G、12.5G,14G和15G;

155M到15.2G任意速率自定义输入;



其它接口:

外壳接地柱

220V 交流电源输入口

USB2.0接口1个

SFP接口1个
